Arbeitszahldiagramm

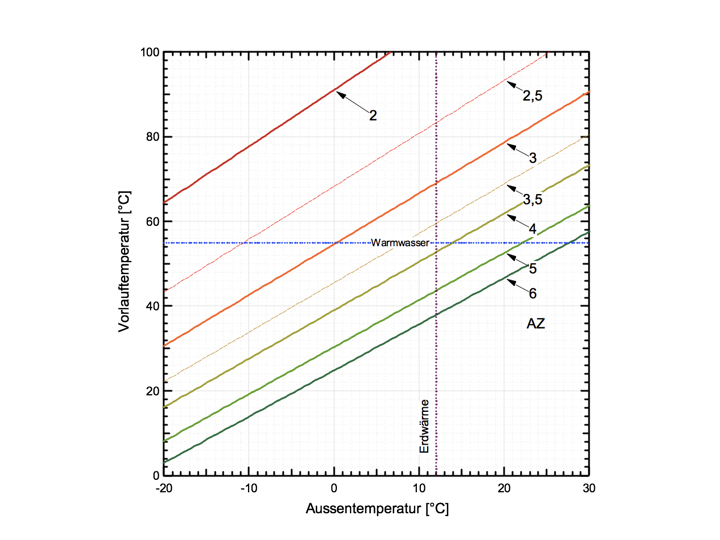

Die Menge an Umweltwärme, die durch die Wärmepumpe geschöpft werden kann hängt nur von der Vorlauftemperatur (y-Achse) und der Quelltemperatur (x-Achse) ab. In dem Diagramm sind die Konturlinien konstanter Arbeitszahl gezeigt, wobei ein konstanter Gütegrad von 0,45 angenommen wurde. Da bei Luft-Wasser-Wärmepumpen die Umweltwärme der Außenluft entzogen wird, entspricht hier die Quelltemperatur der Außentemperatur. Bei Erdwärme steht das ganze Jahr über Erdsonden eine konstante Quelltemperatur von etwa 12 °C zur Verfügung. Eine Erdwärmepumpe kann Warmwasser von einer Temperatur von 55°C das ganze Jahr über mit einer Arbeitszahl von 3,8 bereitgestellen. Eine Luft-Wasser-Wärmepumpe bewegt sich auf der horizontalen Line und unterschreitet bei einer Außentemperatur 0°C eine Arbeitszahl von 3. Bei -10°C trägt Umweltwärme immerhin noch das 1,5fache der eingesetzten elektrischen Energie zur Aufheizung des Warmwasser bei.
